En coopération avec notre partenaire Hörmann Suisse, nous avons réalisé un très beau projet. Pour le département de construction de bâtiments du canton de Zurich, nous avons été autorisés à fabriquer 10 portes pour la nouvelle construction de l’atelier à Bülach. Les bâtiments prévus pour l’atelier comprennent un bâtiment de service et d’atelier ainsi qu’un garage de stationnement et ont été achevés en avril 2021. Les matériaux de construction utilisés étaient le bois pour la structure de support à l’intérieur et le béton pour l’enveloppe du bâtiment. Une attention particulière a été accordée aux aspects d’écologie et de durabilité. Les buts intégrés ne doivent pas avoir de revêtement de couleur supplémentaire et l’utilisation de silicone doit également être évitée autant que possible.

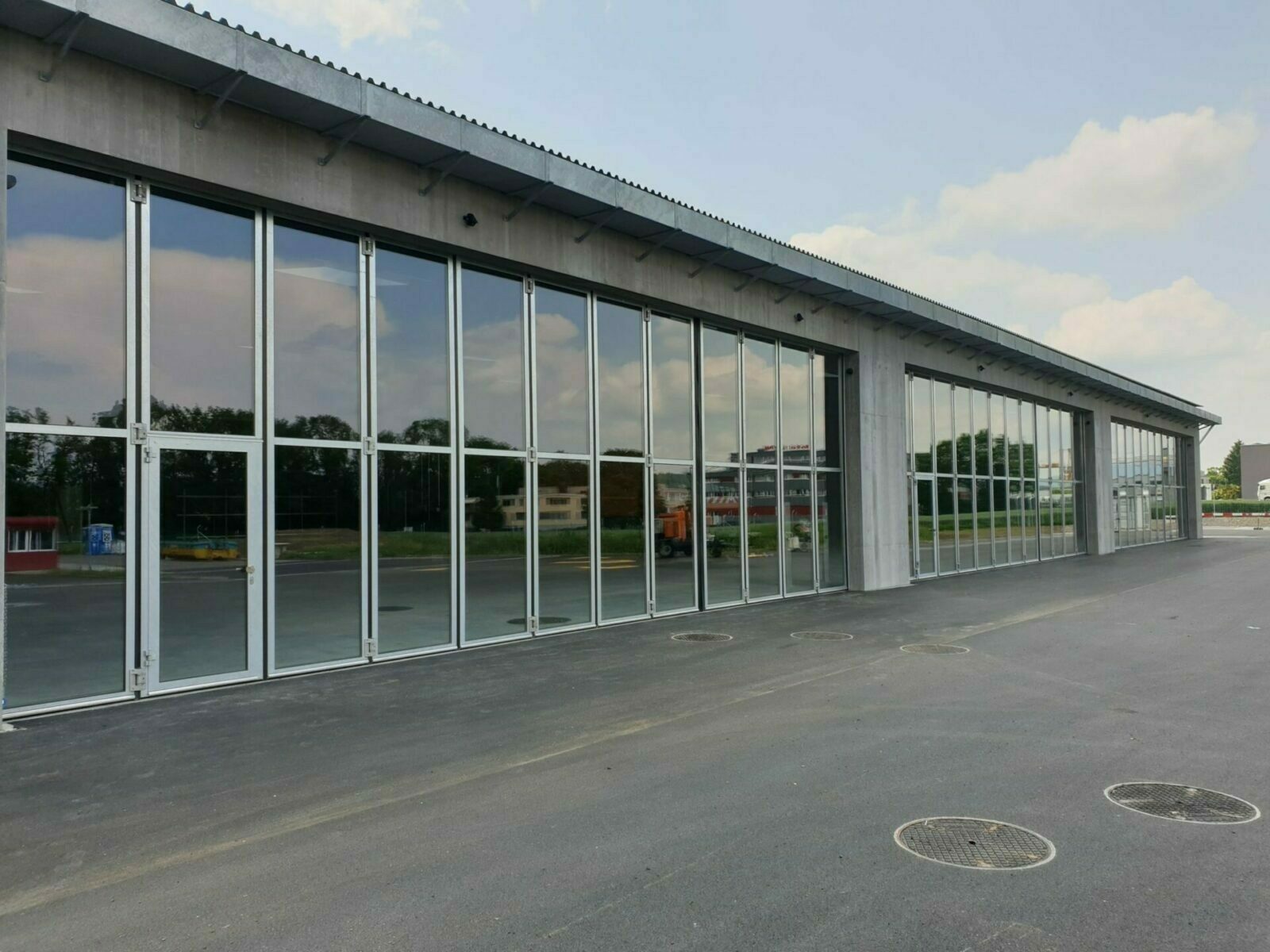

Cinq portails pliants coulissants à douze vantaux mesurant 14000 mm x 4500 mm avec verre isolant de sécurité ont été installés pour le parking de l’atelier. De plus, deux portails coulissants à 6 vantaux porteurs supérieurs de type ALPGATE ST-SP-50 avec portillon ont été livrés pour le parking. La construction à cadre en acier résistant à la torsion en tubes d’acier profilés galvanisés atteint une longue durée de vie grâce à sa construction robuste et les différents vantaux du portail sont reliés en permanence les uns aux autres par des plaques en acier. Les chariots en acier galvanisé se composent chacun d’un galet de support à double roulement (Ø100 mm) et de deux galets de guidage (Ø65 mm), qui sont revêtus d’un plastique particulièrement résistant et garantissent ainsi le mouvement fluide de la porte. Les portes mesurant 5700 mm x 4500-4620 mm (LxH) avec le schéma d’ouverture : 0+ 6 ou 6 + 0 ont été installées devant l’embrasure.
Les portails coulissants sont actionnés et entraînés par une commande GfA TS 971 et un entraînement électrique GfA avec convertisseur de fréquence pour un démarrage et un arrêt progressifs. Le moteur à convertisseur de fréquence autobloquant avec fins de course numériques est particulièrement adapté à une utilisation intensive et dispose d’une vitesse d’entraînement réglable en continu avec verrouillage automatique du temps.
Pour le bâtiment de service, trois autres portails pliants à 4 vantaux avec portillon incorporé et schéma d’ouverture 2 + 2 aux dimensions 4900 mm x 5400 mm ont été livrés. Afin d’obtenir une résistance encore plus grande dans le climat agressif de la salle de lavage, l’une des portes a été livrée dans une conception de salle de lavage, ce qui signifie que des composants tels que des boulons (boulons de charnière, boulons de support, boulons de guidage), roulements à billes, charnière Vis de fixation et câble Bowden pour le déverrouillage d’urgence de l’entraînement électrique en acier inoxydable V2A. Les portails du bâtiment de service ont été équipés d’un entraînement de portail électromécanique à verrouillage automatique avec des bras pivotants télescopiques spécialement pour les portails pliants qui s’ouvrent des deux côtés. Ces motorisations sont également adaptées à un usage intensif (ED 80%), disposent de fermeture automatique et de coupure de courant automatique, ainsi que des fonctions de démarrage et d’arrêt progressifs. Les moteurs étaient dissimulés au-dessus du rail de roulement, y compris Feuille de couverture spéciale en tôle pliée en aluminium naturel.
Merci beaucoup pour la confiance et la coopération professionnelle avec notre partenaire de longue date Hörmann Suisse !
